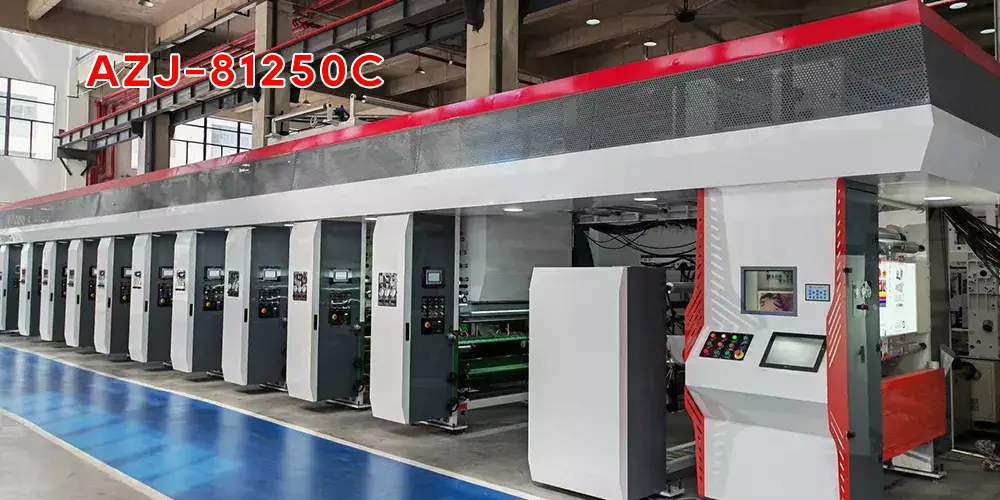

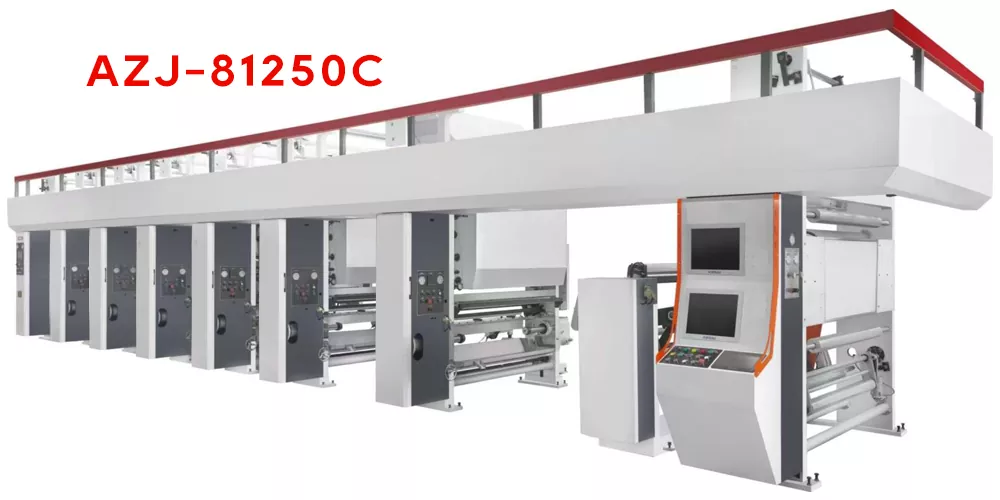

Système d'arbre électronique Machine d'impression hélio informatisée et ColorsRegister

EZ Tech se spécialise dans la fabrication de systèmes d’arbres électroniques informatisés et de machines d’impression héliogravure ColorsRegister. Ce produit est entièrement équipé de composants d'élimination de l'électricité statique, qui éliminent les risques statiques générés lors des processus d'impression et de manipulation des bobines. Le système électrique intègre un hôte multicolore informatisé professionnel et des composants de surveillance vidéo. L'interface de fonctionnement est intuitive et facile à comprendre, adaptée aux opérations régulières en usine. L'équipement est fourni avec des accessoires auxiliaires tels que des échelles de maintenance et des boîtes à outils à la livraison. L'usine marque clairement les spécifications de mise à la terre, exigeant que le fil de terre soit enterré à au moins 3 mètres de profondeur lors de l'installation, renforçant ainsi complètement la ligne de défense de sécurité de la production. Cet équipement convient aux commandes d'impression d'emballages souples régulières par lots, équilibrant les performances en termes de coûts, de stabilité et de facilité d'utilisation, et est compatible avec diverses lignes de production d'impression d'emballages à grande échelle.

Principaux paramètres techniques

1. Séquence d'impression : de gauche à droite

2. Couleur d'impression : 8 couleurs.

3. Max. Largeur du matériau de base : 1 200 mm

4. Max. Vitesse technique : 220 m/min

5. Max. Vitesse d'impression : 200 m/min (dépend du matériau d'impression)

6. Max. Diamètre de rembobinage : φ600 mm

7. Max. Diamètre de déroulement : φ600 mm

8. Diamètre intérieur du tube de papier pour le rembobinage et le déroulement : φ76 mm

9. Diamètre du cylindre d'impression : φ105mm~φ320mm

10. Longueur du cylindre d'impression : 800 mm ~ 1 280 mm

11. Précision de l'enregistrement des couleurs :

Vertical≤±0,1 mm (système d'enregistrement automatique)

Horizontal≤±0,1 mm (Système d'enregistrement manuel)

12. Plage de contrôle de tension et précision : 3 ~ 25 kg ± 0,5 kg

13. Mouvement de la lame du docteur : ± 5 mm

14. Mode de chauffage : Chauffage électrique

15. Température de séchage : Max. la température est de 70 ℃

16. Puissance de séchage : 168kw(8*21kw)

17. Puissance totale : 190 kw

18. Poids total de la machine : environ 26 000 kg

19. Dimension : L18000mm×W3700mm×H3300mm

Matériel d'impression

OPP        15～60 μm

CPP         15～60μm

BOPP        15～60μm

TEP          12～60μm

Papier de verre   20～30μm

Film en nylon   15 ~ 60 μm

Et autres matériaux de film plastique similaires

Pièces principales et description

1. Unité de déroulement

Caractéristiques

1) Le cadre rotatif externe garantit la précision de l’installation et du processus.

2) Dispositif d'enroulement rotatif à double bras et à double station.

3) Tension de type fermé, contrôle automatique PLC.

4) Les arbres à double déroulement sont entraînés indépendamment par deux moteurs vectoriels.

5) Les bras pour et contre sont entraînés par un moteur.

6) Arbre pneumatique pour dérouler le chargement du matériau, il est très pratique de changer l'arbre et de le centrer correctement.

7) L'arbre de déroulement est installé dans le roulement pour réduire la résistance mécanique au minimum.

8) Le réglage horizontal du rouleau de matériau est manuel.

9) Équipé d'un dispositif de coupe automatique, épissage de matériaux non-stop.

10) Alarme de changement de matériau : Le diamètre du matériau imprimé original atteint ø150 mm, le buzzer déclenchera une alarme.

Paramètres

1)Max. Diamètre de déroulement : φ600 mm

2) Max. Largeur de déroulement : 1200 mm

3) Diamètre intérieur du tube de papier pour le déroulement : φ76 mm

4) La plage de réglage horizontal du rouleau de matériaux : ± 20 mm

5) Vitesse de rotation du support rotatif : 1r/min

6) La plage de contrôle de tension : 3 ~ 25 kg

7) Précision du contrôle de tension : ±0,5 kg

8) La hauteur centrale du support rotatif : 1010 mm

9) Dérouler le support                                      1set

10) Dérouler le moteur vectoriel                               2 ensembles

11) Arbre à air pour déroulement (3")                         2 pièces

12) Réducteur de vitesse à engrenage planétaire cycloïdal (0,37 kW 17:1)    1 jeu

13) Dispositif de coupe automatique                           1set

14) Armoire et système de commande électrique                   1set

2. Unité d'alimentation

Caractéristiques

1) Il se compose d’un rouleau en acier et d’un rouleau en caoutchouc.

2) Le réglage de l'engagement et du désengagement et de la pression du rouleau en caoutchouc est contrôlé par un composant pneumatique.

3) Le rouleau en acier est entraîné par un moteur vectoriel indépendant, transmis de manière synchrone par une courroie dentée à arc circulaire.

4) La tension de contrôle du rouleau oscillant de tension par potentiomètre, PLC et transducteur peut obtenir un contrôle en boucle fermée.

Paramètres

1) La plage de contrôle de tension : 3 ~ 25 kg

2) Précision du contrôle de tension : ±0,5 kg

3) Max. Pression du rouleau en caoutchouc : 350 kg

4) Rouleau en acier de traction : φ180 mm                               1 pièce

5) Matériau de pressage Rouleau en caoutchouc : φ140 mm (dureté A65°～70°)       1 pièce

6) moteur vectoriel de traction (3 kW)                                     1 jeu

7) Cylindre d'air (SC50 × 25)                                         2 pièces

8) Appareil pincé                                             1set

9) Dispositif de transmission                                          1set

  Courroie synchrone (960-8M-30)                                  1 pièce

3.Unité d'impression

Caractéristiques

1) Chaque base d'impression est un appareil indépendant, pratique à installer.

2) La façon d'installer la plaque est une installation sans arbre à pression pneumatique, ce qui augmente l'efficacité du changement de plaque.

3) La structure de presse vers le bas du cylindre d'impression est à bras oscillant, fonctionne avec un rouleau de guidage pour assurer un changement minimum de longueur du matériau au cours du processus de levage et de pressage.

4) Le rouleau de réglage est un réglage unilatéral.

5) La lame de docteur est un dispositif de type pression pneumatique, elle peut s'ajuster et se déplacer dans trois directions.

6) La lame de docteur est entraînée par un moteur réducteur, chaque unité est indépendante.

7) Le rouleau de compensation de couleur se déplace de haut en bas avec un petit intervalle, il fonctionne de manière flexible.

8) Le réservoir d'encre est de type ouvert à recyclage automatique, les mouvements de haut en bas sont manuels.

9) Équipé d'un dispositif de refroidissement par eau pour refroidir rapidement la température des matériaux d'impression.

10) Équipé d'un dispositif de refroidissement par eau.

Paramètres

1) La plage de diamètres du cylindre à plaques : φ105mm~φ320mm

2) La plage de longueur du cylindre à plaque : 800 mm ~ 1 280 mm

3) Rouleau de pressage en caoutchouc : φ125 mm (dureté A70°～75°) 8 pièces

4) Force de pression maximale : 300 kg

5) Max. Profondeur de trempage de l'encre : 50 mm

6) Pression de la lame doctorale : 10 ~ 100 kg

7) Mouvement de la lame du docteur : ± 5 mm

8) Moteur réducteur de Doctor Blade : 0,6 kw                 8 pièces

9) Précision d'enregistrement des couleurs :

Vertical≤±0,1 mm (système d'enregistrement automatique)

Horizontal≤±0,1 mm (Système d'enregistrement manuel)

10) Unité d'impression                                      8 ensembles

11) Barres d'encre                                        8 ensembles

12) Boîte de vitesses scellée de type immergé dans l'huile                   8 pièces

13) Dispositif de plaque de réglage manuel horizontal              8 pièces

14) Appareil de pression                                    8 ensembles

  Cylindre d'air de pressage (SC 50 × 125)                     16 pièces

15) Dispositif de réglage du rouleau                                8 ensembles

16) Dispositif Doctor Blade                                 8 ensembles

Cylindre pneumatique (SDA 50 × 15-B)                         16 pièces

17) Dispositif de registre informatisé                        7 ensembles

Moteur de registre synchrone (90TDY060-D4-2)           7 ensembles

Vis à billes (NF2005T×408)                           14 pièces

18) Dispositif d'alimentation en encre                                   8 ensembles

Réservoir d'encre en acier inoxydable                             8 pièces

Pompe à encre pneumatique                                 8 jeux

Remuez le bâton d'encre                                   8 pièces

  Conduit d'air de raccordement en plastique φ80×600mm                16 pièces

19) Armoire et système de commande électrique                    8 ensembles

20) Rouleau de refroidissement par eau                                 8 pièces

4. Unité de séchage

Caractéristiques

1) Etendoir monolithique et système de séchage indépendant.

2) Chauffage électrique avec fonction de recyclage de l'énergie thermique.

3) Dispositif de réglage de l'arrivée d'air.

4) Tuyau d'émission de gaz résiduaires.

5) Armoire de séchage pneumatique avec la conception de matériaux ouverts et fermés, faciles à croiser.

6) Contrôle de température auto-constant à groupe unique.

7) Le tuyau du ventilateur d'extraction central et le ventilateur d'extraction doivent être fournis par les clients eux-mêmes.

Paramètres

1)Max. Température dans l'armoire : 70 ℃

2) La longueur dans l'armoire des matériaux : 1 600 mm Dernière couleur : 2000 mm

3) Max. Volume d'admission d'air : 3000-4000 m3/h

4) Séchoir (installé dans son ensemble)               4 pièces

5) Armoire de séchage fermée                       8sets

6) Chauffage (21 kW/ensemble)                             8 pièces

Ventilateur d'extraction (DF-12 3-4kw  Gauche 180°)           8 pièces

7) Conduit d'air de raccordement en plastique φ200 × 600 mm        16 pièces

8) Contrôleur de température intelligent               8 ensembles

5. Unité de sortie

Caractéristiques

1) Il se compose d’un rouleau en acier et d’un rouleau en caoutchouc.

2) Le réglage de l'engagement et du désengagement et de la pression du rouleau en caoutchouc est contrôlé par un composant pneumatique.

3) Le rouleau en acier est entraîné par un moteur vectoriel indépendant, transmis de manière synchrone par une courroie dentée à arc circulaire.

4) La tension de contrôle du rouleau oscillant de tension par potentiomètre, PLC et transducteur peut obtenir un contrôle en boucle fermée.

Paramètres

1) La plage de contrôle de tension : 3 ~ 25 kg

2) Précision du contrôle de tension : ±0,5 kg

3) Max. Pression du rouleau en caoutchouc : 350 kg

4) Rouleau en acier de traction : φ180 mm                       1 pièce

1) Rouleau de pressage en caoutchouc : φ140 mm (dureté A65°～70°)   1 pièce

2) traction Moteur vectoriel (3 kw)                         1 jeu

3) Cylindre d'air (SC50 × 25)                             2 pièces

4) Appareil pincé                                   1 ensemble

5) Dispositif de transmission                                1ser

 Courroie synchrone (728-8M-30)                         1 pièce

6. Unité de rembobinage

Caractéristiques

1) le cadre rotatif externe garantit la précision de l'installation et du processus.

2) Dispositif d'enroulement rotatif à double bras et à double station.

3) Les arbres à double rembobinage sont entraînés indépendamment par deux moteurs vectoriels.

4) Les bras pour et contre sont entraînés par un moteur.

5) Tension de type fermé, contrôle automatique PLC.

6) Équipé d'une lampe d'inspection pour vérifier les effets d'impression.

7) Rouleau de rembobinage de type arbre pneumatique, il est très pratique de changer l'arbre et de le centrer correctement.

8) L'arbre de rembobinage est installé dans le roulement pour réduire la résistance mécanique au minimum.

9) Le réglage horizontal du rouleau de matériau est manuel.

10) Équipé d'un dispositif de coupe automatique, d'un épissage de matériaux non-stop.

Paramètres

1Max. Diamètre de déroulement : φ600 mm

2)Diamètre intérieur du tube en papier pour le rembobinage : φ76 mm

3) La plage de réglage horizontal du rouleau de matériaux : ± 20 mm

4)Vitesse de rotation du support rotatif : 1r/min

5) La plage de contrôle de tension : 3 ~ 25 kg

6) Précision du contrôle de tension : ± 0,5 kg

7) La hauteur centrale du support rotatif : 1010 mm

8) Support de rembobinage                                   1set

9) Moteur vectoriel de rembobinage                             2 ensembles

10) Arbre à air pour le rembobinage (3")                       2 ensembles

11) Réducteur de vitesse à engrenage planétaire cycloïdal (0,37 kw 17 : 1) 1 jeu

12) Lampe d'inspection                                 1set

13) Armoire et système de commande électrique                 1set

14)Dispositif de coupe automatique                           1set

7. Unité motrice

Caractéristiques

1) Le moteur d’entraînement et le dispositif de décélération sont indépendants.

2) Le moteur principal transmet la puissance à chaque unité d'impression et entraîne le rouleau d'impression en rotation par un arbre de transmission par courroie synchrone et un accouplement flexible.

3) Accélération automatique, contrôle de conversion de fréquence.

Paramètres

1) Moteur principal  18,5 kW                         1 jeu

2) Transducteur                                 1 jeu

3) Dispositif de transmission                         1 ensemble

4) Courroie synchrone à arc de cercle : 2000-8M-60          1 pièce

5) Accouplement flexible (35/35)                      16 pièces

6) Manteau du dispositif de transmission                     1 jeu

8. Unité mobile de cadre et de matériel

Caractéristiques

1) L'ensemble du mur en fer allié à haute résistance et à faible contrainte, les deux côtés des parties inférieures du mur d'impression sont solides.

2) Manière d'installation du rouleau de guidage des doubles arbres opposés au sommet.

3) Conception combinée et modulaire.

4) L'ensemble du cadre est une structure d'installation sans cadre de base.

Paramètres

1) Épaisseur de paroi                 70 mm

2) Distance de chaque unité d'impression        1 100 mm

3) Rouleau de guidage                  φ80 mm φ100 mm  φ150 mm

4) Longueur du rouleau de guidage            1 300 mm

9. Unité de contrôle de l'électricité

1) Registre informatisé et vidéo Web (ST-2000FV) HUAMAO ou Kesai   1set

2) Registre informatisé et armoire de contrôle vidéo Web       1set

3) Armoire de commande électrique                                 1set

4) Système de contrôle de tension à sept moteurs vectoriels

10.Others

Composants et pièces pneumatiques

Tous les appareils électriques basse tension sont de marque CHINT

Tous les roulements proviennent de la marque allemande BEM

Échelle, boîte à outils et ainsi de suite                 1SET

Avis:

1. Dans le but de ne pas réduire les performances de la machine, le type de spécification peut s'adapter aux éléments qui importent des accessoires fournissant des changements et aux exigences de performances de la machine conçue.

2. Pas moins de 3 mètres de fil de terre de profondeur avant le chargement de la machine.

Liste des spécifications principales du contrôle de tension
