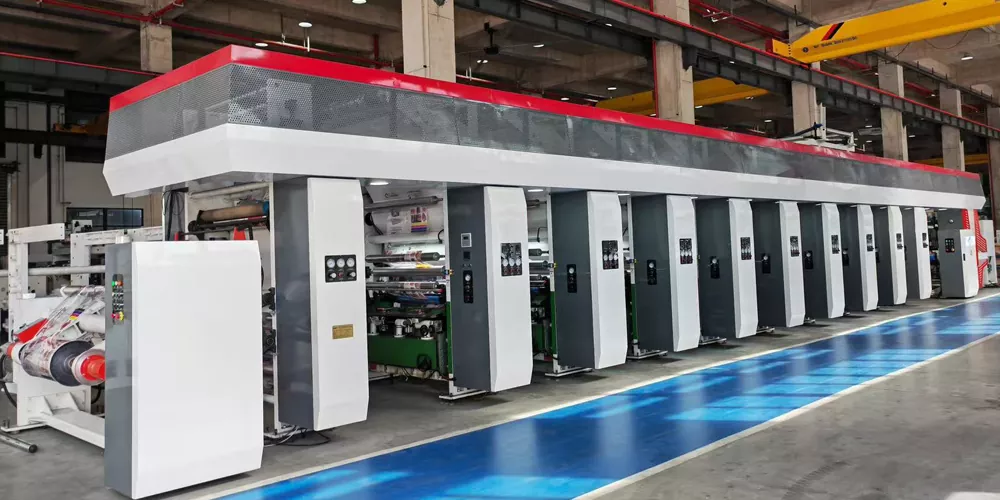

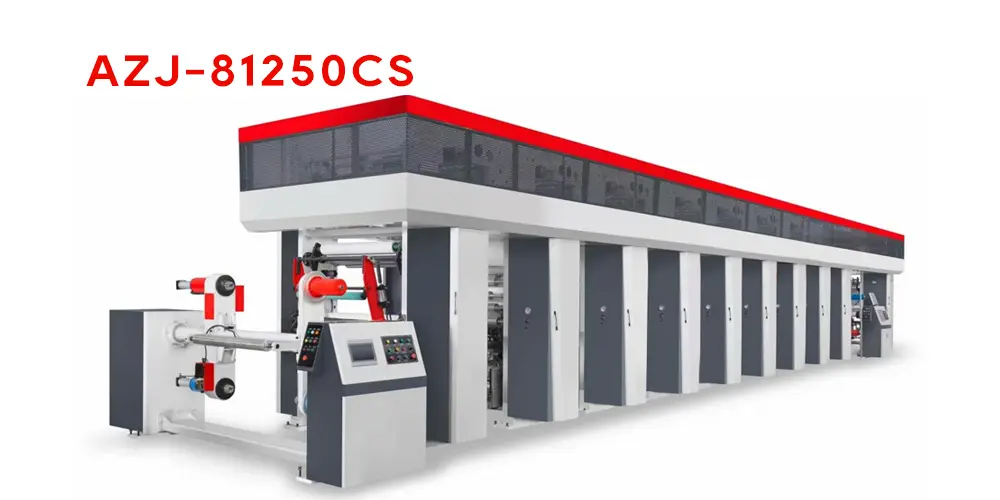

Presse héliogravure à registre couleur informatisé à grande vitesse

La presse héliogravure informatisée à grande vitesse fournie par EZ Tech Factory est équipée d'un système d'enregistrement automatique photoélectrique avancé des couleurs. Il dispose d'une interface de commande bilingue et d'un système de contrôle électronique à double écran tactile. Il peut réaliser un alignement automatique de haute précision verticalement et horizontalement. Lors du démarrage, de l'arrêt et des changements de vitesse, la perte de matière est extrêmement faible, améliorant considérablement le taux d'utilisation des matières premières. La machine entière adopte un système de contrôle de tension en boucle fermée. La tension de chaque unité d'alimentation, de chargement, de déchargement et de rembobinage est contrôlée indépendamment et a une précision stable. Tout au long du processus, les problèmes tels que l'étirement, la déviation et le froissement des feuilles sont évités, garantissant ainsi une qualité d'impression uniforme et constante de chaque rouleau de produits finis.

Détails du produit

L'ensemble de la machine intègre une unité d'impression indépendante, un système de refroidissement par vent et une unité de séchage à chauffage électrique. La zone de séchage est divisée en zones pour un contrôle constant de la température, le contrôle maximum de la température pouvant atteindre 70 ℃. Il peut non seulement solidifier rapidement l'encre, mais également éviter d'endommager le substrat du film en raison de la température élevée. Le processus de chargement et de déchargement adopte un cadre rotatif à double bras et double station combiné à une structure d'arbre d'expansion d'air sans axe, prenant en charge l'alimentation automatique sans arrêt, la coupe automatique et éliminant le besoin d'attendre le rembobinage. Cela améliore efficacement la continuité globale de la production. Les composants d'impression principaux tels que le grattoir, le rouleau de gaufrage et le réservoir d'encre ont été optimisés, garantissant une décharge uniforme de l'encre et un grattage en douceur, ce qui peut réduire efficacement les éclaboussures d'encre. Le nettoyage quotidien et le remplacement des accessoires sont simples et efficaces.

Tous les composants pneumatiques, moteurs, roulements, interrupteurs électriques et autres accessoires clés de l'ensemble de la machine sont sélectionnés parmi des marques de renommée internationale. La machine globale présente un faible bruit de fonctionnement et un faible taux de défaillance. Dans le même temps, il est entièrement équipé de dispositifs d’élimination de l’électricité statique pour résoudre le risque d’électricité statique provenant de la source. Le diamètre extérieur maximum du déroulement et du rembobinage est d'une spécification unifiée. La taille globale et la capacité de charge ont été optimisées professionnellement pour la mécanique. Le châssis est solide et possède une forte capacité de charge, ce qui permet de maintenir un fonctionnement stable à grande vitesse pendant une longue période. La vitesse d'impression maximale peut atteindre 350 mètres par minute, équilibrant ainsi la capacité de production, la précision et la durabilité.

Avantages du produit

La presse héliogravure informatisée à grande vitesse est livrée avec des installations auxiliaires complètes telles que des rouleaux de guidage d'alimentation, des plates-formes de maintenance, des boîtes à outils, etc. Les dispositions des circuits électriques et pneumatiques sont soignées et standardisées, et les configurations de sécurité, y compris la mise à la terre et la protection, sont complètes, répondant aux normes de production de sécurité industrielle. Il peut être largement appliqué dans des scénarios d'impression d'emballages souples tels que les emballages alimentaires, les emballages chimiques quotidiens, les films composites, les films d'étiquettes, etc., et constitue l'équipement principal des usines d'impression à moyenne et grande échelle pour obtenir une production par lots efficace et de haute précision.

Principaux paramètres techniques

1, flux : de gauche à droite

2, couleurs : 8

3, largeur maximale du matériau : 1250 mm

4, vitesse d'impression maximale : 350 m/min (selon le matériau d'impression)

5, diamètre maximum de déroulement : φ 800 mm

6, diamètre maximum d'enroulement : φ 800mm

7, diamètre intérieur du tube de papier : φ 76

8, diamètre du rouleau de plaque : φ 105 mm ~ φ 320 mm

9, longueur du rouleau de plaque : 800 mm ~ 1250 mm

10, précision des couleurs :

longitudinal ≤ ±0,1 mm (Système d'enregistrement automatique, en fonction du matériel imprimé)

Transversal ≤ ±0,1 mm (alignement automatique, en fonction du support imprimé)

11Plage et précision du réglage de la tension : 3 ~ 25 kg    ±0,5 kg

12, mouvement du grattoir à encre : ± 5 mm

13, eau pour le refroidissement : 1 T/h

14, mode de chauffage : Chauffage électrique

15, température de séchage : température maximale 70 ℃

16, puissance de chauffage du four : 200KW

17, puissance maximale de la machine : 220 KW

18, poids de la machine : environ 38 000 kg

L20000mm×L5200mm×H3500mm

Matériel:

OPP 15 ~ 60 µm

RPC 15～60 μm

BOPP 15～60 μm

PET 12~60 μm

Cellophane 20g~ 30 μm

Membrane en nylon 15～60 μm

Et d'autres films ayant les mêmes propriétés que le substrat

Pièces principales et description

1. Unité de déroulement

(1) Cadre pivotant extérieur, la précision d'usinage a la précision d'usinage et la précision d'installation

(2) Mécanisme de chargement de la station duplex à double bras

(3)Tension en boucle fermée, contrôle automatique PLC

(4) Le rouleau à double enroulement est entraîné indépendamment par deux moteurs vectoriels

(5) Bras rotatif vers l'avant et vers l'arrière par entraînement motorisé

(7) Le réglage horizontal est manuel pour le rouleau de matériau

(8)Avec un couteau de coupe automatique, il peut changer de bobine sans arrêter la machine.

(9) Alarme de changement de matériau : alarme sonore lorsque le diamètre de travail est de 150 mm

Paramètres

(1) Diamètre maximum de déroulement : φ800mm

(2) Largeur maximale de déroulement : 1250 mm

(3) Diamètre intérieur du tube de papier déroulé : 3 pouces

(4) L'accommodation transversale du rouleau de matériau : ±20 mm

(5)Vitesse de rotation du cadre rotatif : 1r/min

(6) Plage de tension : 3 ~ 25 kg

(7) Précision du contrôle de tension : ±0,5 kg

(8)Hauteur centrale du cadre rotatif : 1010 mm

(9) Support de déroulement : 2 jeux

(10) Arbres à air de déroulement (3")   2 Pièces

(11)Réducteur de roue à broches cycloïdes (0,37 kW 17:1)                   1 jeu

(12) Dispositif de coupe automatique                             1 ensemble

(13)Boîtiers et systèmes de commande électriques                       1 jeu

2. Unité d'alimentation

(1) La structure contre-roulante du rouleau d'acier et du rouleau en caoutchouc, l'embrayage du rouleau en caoutchouc et le moteur principal sont contrôlés par le contrôleur central.

(2)Réglage précis de la tension de traction grâce à un réducteur de pression de précision

(3) Embrayage du rouleau en caoutchouc et réglage de la pression par des composants pneumatiques

(4) Le rouleau en acier de traction est entraîné par un servomoteur (avec machine réductrice)

(5) Le rouleau oscillant de tension peut être détecté par un potentiomètre, un contrôle en boucle fermée par un contrôleur de mouvement et un servomoteur.

(6) Élimination statique

Paramètres

(1) Plage de tension : 3~25kg

(2) Précision du contrôle de tension : ±0,5 kg

(3) Pression maximale du rouleau en caoutchouc : 350 kg

(4) Rouleau d'acier de traction : φ200 mm                           1 pièce

(5) Rouleau de pressage : φ 140 mm (Shaer A65 °~ 70 °)             1 pièce

(6)Servomoteur pour dérouler la traction (Huichuan)               1 pièce

(7)Servomoteur de traction de déroulement (Huichuan)                1 pièce

(8)Réducteur (JAPON)                                    1 pièce

(9) Cylindre à friction ultra faible (KCS 59-75-S1-P)              2 pièces

(10)Potentiomètre                                      1 pièce

(11) Cylindre pneumatique de presse à rouleaux en caoutchouc : SC50X25                  2 pièces

(12) Dispositif de serrage                                     1 jeu

3.Unité d'impression

(1) Structure indépendante de chaque base d'unité d'impression et facile à installer et à démonter

(2) La méthode de mode de chargement est un capuchon d'air sans arbre et une efficacité élevée de remplacement de la plaque.

(3) La structure de pression inférieure du rouleau d'impression est du type à bras oscillant

(4) Le rouleau de régulation est un mode de régulation latéral.

(5) Dispositif de limitation autobloquant avec estampage, verrouillant les lits d'estampage lors de l'arrêt

(6) Le grattoir à encre est une structure pneumatique, peut ajuster la position à trois voies et peut se déplacer

(7) Le registre de couleur horizontal utilise la méthode de la plaque de changement de direction circonférentielle

(8) Transférez l'encre avec un rouleau encreur pour réduire les éclaboussures d'encre.

(8) Le bac à encre est à reflux et ouvert, et le haut et le bas sont ajustés manuellement.

(9) Dispositif de refroidissement par air pour le refroidissement rapide des matériaux en film

Paramètres

(1) Plage de diamètres du rouleau de plaque d'impression : φ 105 mm ~ φ 320 mm

(2) Plage de longueur des rouleaux : 800 mm ~ 1 280 mm

(3) Rouleau en caoutchouc : φ 130 mm (Shaer A75 °~80 °) convexité 8 pièces

(4) Force d'impression maximale : 300 kg

(5) Pression du grattoir : 10 ~ 100 kg (réglable en continu)

(6) Plage de mouvement du grattoir : ± 5 mm

(7) Précision des couleurs :

Horizontal  ≤ ±0,1 mm (Suivi automatique du système d'enregistrement, en fonction du support imprimé)

Transversal ≤ ±0,1 mm (alignement automatique, en fonction du support imprimé)

(8) Eau de refroidissement : 1 T/h

(10) Dispositifs de réglage manuel de la plaque horizontale             8 pièces

(11)Dispositif d'impression                                      8 pièces

Cylindre d'air d'impression : (SC 63 × 125)                       16 pièces

(12) Dispositif à rouleaux régulateurs                               8 pièces

(13) Dispositif de grattoir                                     8 pièces

Cylindre d'AIR : (SDA 63 × 25-B)                        16 pièces

(14) Dispositif à rouleaux encreurs                                    8 pièces

(15) Dispositif d'alimentation en encre                                   8 pièces

Boîte à encre en acier inoxydable                                 8 pièces

(16) Soufflet refroidi par air                                   8 pièces

Ventilateur de refroidissement : 0,55 kW                                   8 pièces

(17)Diamètre du rouleau de refroidissementφ150mm                       8Pièces

(18)Systèmes électriques                                   8 pièces

(19)Servomoteur d'impression (Huichuan)                         8 pièces

(20) Servopilote d'impression (Huichuan)                         8 pièces

(21)Réducteur     (JAPON)                             8 pièces

4. Unité de séchage

(1) Chauffage électrique

(2) Les conduits d'échappement principaux et les ventilateurs d'extraction principaux sont fournis par les clients

(3) Conception d'ouverture et de fermeture de la boîte de séchage pneumatique pour une alimentation facile

(4) Contrôle automatique de la température constante à unité unique

Paramètres

(1) Température maximale à l'intérieur de la boîte : 70 ℃

(2) Cabine de séchage                8 ensembles 2 000 mm de longueur

(3) Instruments intelligents de contrôle de la température                  8 ensembles

5. Unité de sortie

(1) La structure contre-roulante du rouleau d'acier et du rouleau en caoutchouc, l'embrayage du rouleau en caoutchouc et le moteur principal sont contrôlés par le contrôleur central.

(2)Réglage précis de la tension de traction grâce à un réducteur de pression de précision

(3) Embrayage du rouleau en caoutchouc et réglage de la pression par des composants pneumatiques

(4) Le rouleau en acier de traction est entraîné par un servomoteur (avec machine réductrice)

(5) Le rouleau oscillant de tension peut être une détection de tension par potentiomètre et un contrôle en boucle fermée par PLC et convertisseur de fréquence.

(6) Avec une boîte à lumière, il est facile de vérifier la qualité de l'impression

(7) éliminateur d'électricité statique

Paramètres

(1) Plage de tension : 3~25kg

(2) Précision du contrôle de tension : ±0,5 kg

(3) Pression maximale du rouleau en caoutchouc : 350 kg

(4) Rouleau d'acier de traction : φ 200 mm                         1 pièce

(5) Rouleau de pressage : φ 140 mm (Shaer A65 °~ 70 °)           1 pièce

(6) servomoteur de traction de rembobinage (Huichuan)                  1 pièce

(7) Servomoteur de traction de rembobinage (Huichuan)                 1 pièce

(8)Réducteur     (JAPON)                                1 pièce

(9) Cylindre à faible friction (KCS 59-75-S1-P)                     2 pièces

(10) Potentiomètre                                        2 pièces

(11) Cylindre pneumatique de presse à rouleaux en caoutchouc : (SC50 × 25)                 2 pièces

(12) Dispositif de serrage                                       1 pièce

(13) Cochez la case lumineuse                                       1 pièce

6. Unité de rembobinage

(1) Cadre pivotant extérieur, la précision d'usinage a la précision d'usinage et la précision d'installation

(2) Mécanisme de chargement de la station duplex à double bras

(3) Bras rotatif vers l'avant et vers l'arrière par entraînement motorisé

(4)Tension en boucle fermée, contrôle automatique PLC

(5) Le rouleau à double enroulement est entraîné indépendamment par deux moteurs vectoriels

(6) Cochez la case lumineuse pour vérifier la qualité de l'impression

(7)Matériau de chargement et de déchargement de l'arbre, remplacement rapide, centrage précis

(8) Le réglage horizontal est manuel pour le rouleau de matériau

(9)Avec un couteau de coupe automatique, il peut changer de bobine sans arrêter la machine.

Paramètres

(1) Diamètre maximum de rembobinage : φ 800mm

(2)Diamètre du tube intérieur en papier : φ 76

(3) Ajustement des réglementations transversales du matériau : ±20 mm

(4)Vitesse de rotation du cadre rotatif : 1r/min

(5) Plage de tension : 3 ~ 25 kg

(6) Précision du contrôle de tension : ±0,5 kg

(7)Hauteur centrale du cadre rotatif : 1010 mm

(8) Support de rembobinage    1 unité

(9) Moteur de rembobinage (moteur à fréquence variable vectorielle 7,5 kw) 2 ensembles

(11) Arbres à air de rembobinage (3")                                 2 pièces

(12)Dispositif de coupe automatique                                     1 pièce

(13)Boîtiers et systèmes de commande électriques                            1 jeu

7.Unité de contrôle de tension

(1) Système de tension en boucle fermée, contrôle de mouvement et contrôle de servomoteur

(2) réglage automatique de la tension, facile à utiliser

8. Unité d'enregistrement photoélectrique

(1) Système Huamao I et servomoteur ensemble, vitesse de la machine de haut en bas, arrêt et redémarrage des déchets inférieurs à la moitié du matériau

Correspondance automatique des couleurs verticale et horizontale, le cadre vidéo Web avec rail de guidage peut se déplacer à gauche et à droite (une armoire de commande au total)

(2)Contrôle avec chinois/anglais (2 langues)

(3) Armoire de commande électrique de couleur de réserve              1 pièce

9.Rack et unité d'alimentation

(1) Panneau mural intégral en fonte alliée à haute résistance et à faible contrainte

(2) Le mode d'installation du rouleau de guidage avec deux axes face au type supérieur.

(3) Conception d'une combinaison modulaire

Paramètres

(1) Épaisseur du panneau mural      70 mm

(2) Distance centrale par groupe de couleurs    1 600 mm

(3) Diamètre du rouleau de guidage :   Φ 80 mm Φ 100 mm Φ 150 mm

(4) Longueur de la surface du rouleau de guidage      1 300 mm

10.Others

(1) Système d'élimination électrostatique :

Éliminateur électrostatique à autodécharge, un ensemble de déroulement, d'alimentation, d'impression, de sortie et de rembobinage

(2) Système de chemin de gaz

Le contrôle pneumatique est sûr et fiable. Tous les composants clés sont des produits importés.

(3) Équipement

Tables de marche, échelles, boîtes à outils, etc.              1 ensemble

(4) Roulement principal adopté par NSK, Japon

(5) Adoption du langage de programmation : chinois/anglais

(6) La taille du rouleau en caoutchouc : exiger par le client

Remarque : 1, en raison des exigences de performance des équipements sur mesure et des changements dans la fourniture d'accessoires importés, les spécifications du modèle de configuration de l'équipement peuvent être ajustées sans réduire les performances de la machine.

2. Le client doit enterrer le fil de terre à une profondeur d'au moins 3 mètres lors de la pose des fondations.

Chat électronique (double écran tactile) Liste de configuration principale du contrôle de tension
